VFD-EL-C系列
| 產品規格 | ||||||||||||
| 電壓 | 230V | 460V | ||||||||||

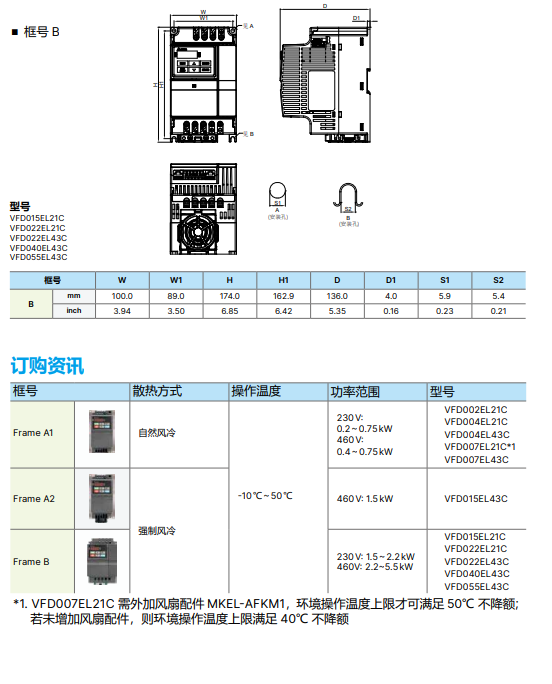

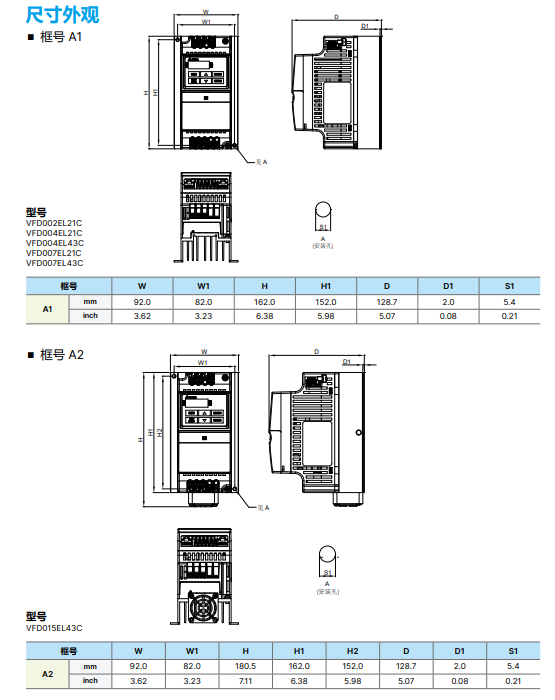

| 框號 | A1 | BB | A1 | A2 | B | |||||||

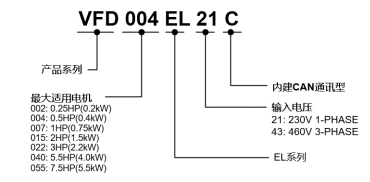

| 型號 | VFD-_EL21C | 002 | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 040 | 055 |
| VFD-_EL43C | ||||||||||||
| 適用電機功率 (kW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 用電機功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 7.5 | |
| 輸出 | 額定輸出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 1.2 | 2.0 | 3.3 | 4.4 | 7.4 | 9.9 |
| 額定輸出電流 (A | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 1.5 | 2.5 | 4.2 | 5.5 | 9.0 | 13.0 | |
| 輸出電壓 (V | 三相對應輸入電壓 | |||||||||||
| 輸出頻率范圍 (Hz) | 0.1 ~ 400 | |||||||||||
| 載波頻率 (kHz) | 2 ~ 12 ( 默認 : 2) | |||||||||||
| 輸入 | 額定輸入電流 (A) | 4.9 | 6.5 | 9.3 | 15.7 | 24 | 1.8 | 3.2 | 4.3 | 7.1 | 10.0 | 17.0 |
| 額定電壓 / 頻率 | 單相 200VAC ~ 240VAC，50 / 60 Hz | 三相380VAC~ 480VAC 50 / 60 Hz | ||||||||||
| 容許輸入電壓變動范圍 | ±10 % (180 V ~ 264 V) | ±10 % (342 V ~ 528 V) | ||||||||||
| 容許輸入電壓變動范圍 | ±5 % (47 Hz ~ 63 Hz) | |||||||||||
| 機種凈重 (kg) | 1.0 | 1.4 | 1.0 | 1.4 | 1.5 | |||||||
| 冷卻方式 | 自然風冷 | 強制風冷 | 自然風冷 | 強制風冷 | ||||||||
| 共同規格 | |||
| 控制特性 | 控制方式 | 正弦波 PWM 方式（V/F 控制） | |
| 頻率設定分辨率 | 0.01Hz | ||
| 輸出頻率分辨率 | 0.01Hz | ||
| 轉矩特性 | 具轉知補償、轉差補償,起動轉矩在 5.0Hz 時可達 150% 的額定轉知 | ||
| 過負載能力 | 額定輸出電流的 150% 運行 60 秒 | ||
| 禁止設定頻率 | 可自 01~400.0Hz 設定3 點 | ||
| 加速、減速時間 | 0.1~600 秒(2 段加/減速時間可分別獨立設定) | ||
| 失速防止準位 | 可以電機負載特性以驅動器額定電流的 0~200% 設定 | ||
| 直流制動 | 停止時可自 0.1~400.0Hz 操作、制動電流 0~100% 的額定電流起動時間 0~60秒，停止時間 0~60秒 | ||
| VIF 曲線 | 任意 V/F 曲線設定 | ||
| 保護功能 | 過電壓、過電流、低電壓、外部異常中斷、電機過載、驅動器過載、驅動器過熱 | ||
| 內置功能 | 內建自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、異常記錄禁止反轉、瞬時停電再啟動、直流制動、轉矩補償、轉差補償、載波頻率調整、輸出頻率上下限設定、參數重置、外部計數、異常重置、異常再啟動、節能運轉、NPN/PNP 模式選擇 | ||
| 數字操作器 | 內含 6個功能鍵,4 位數的7段LED 顯示器4 個狀態指示LED 燈可設定頻率顯示實際輸出頻率、輸出電流、用戶自定義單位,參數瀏覽及修改設定及參數鎖定異常故障顯示,可執行運轉、停止、重置、正轉/反轉 | ||
| 環境 | 保護等級 | IP20 | |
| 污染環境程度 | 2 | ||
| 使用場所 | 海拔高度 1000m 以下，室內( 無腐蝕性氣體、液體、無塵垢 ) | ||
| 操作溫度 | 無結露且無結冰 -10C~+50%C"1 | ||
| 存儲溫度 | -20°C-60°C | ||
| 濕度 | 90%RH 以下(無結露) | ||
| 振動 | 1.0mm ,峰-峰值從2~ 13.2Hz ; 0.7G ~ 1.0G,從13.2~ 55H : 1.0G,從55~ 512Hz ，符合IEC 60068-2-6 | ||
產品特色
- 輸出頻率0.1~400Hz

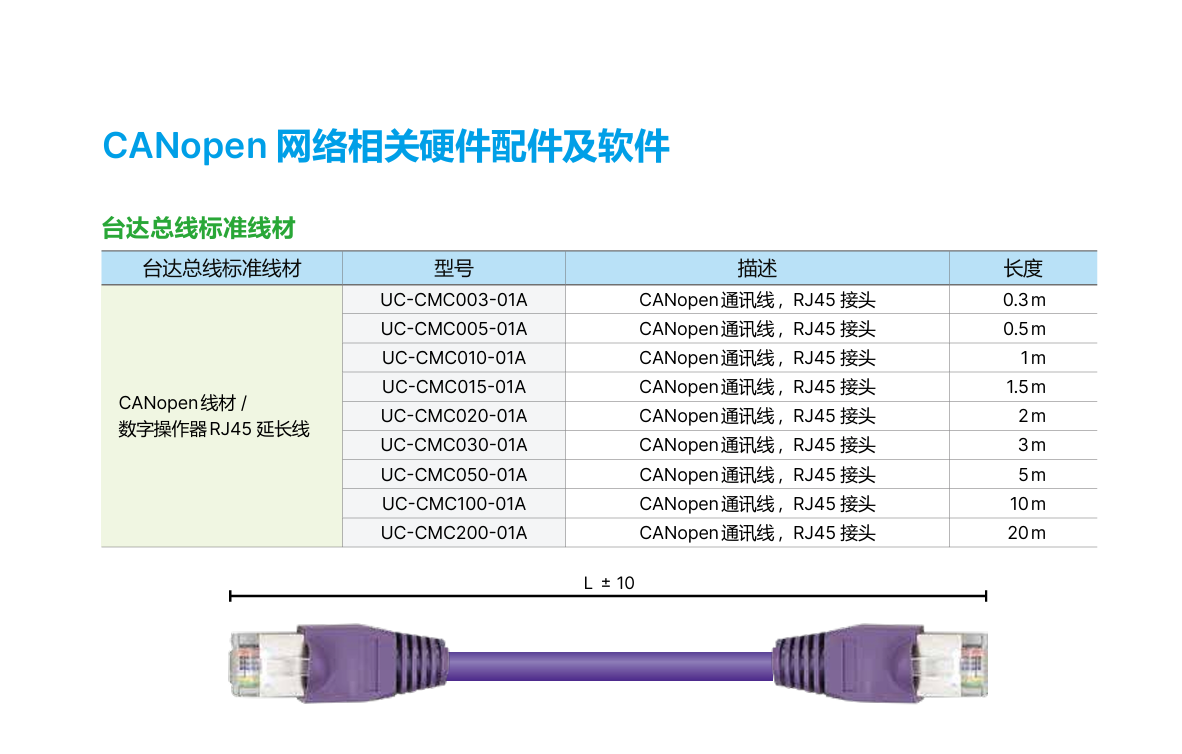

- 內建CANopen協議（符合CiA402），及Modbus協議
- CANopen遠程IO功能（6DI+4DO）
- 雙RJ45接口無需HUB，便捷組網
- 面板直觀DI/DO狀態指示，調試無憂
- 4路30V/500mA DO，外接電源直接驅動負載
- 輸出額定電流150% / 60s高過載能力
- 完整防御功能
- 符合CE，RoHS
應用領域
- 光伏產線、包裝線、噴涂線、食品包裝、物流快遞、木工機械
